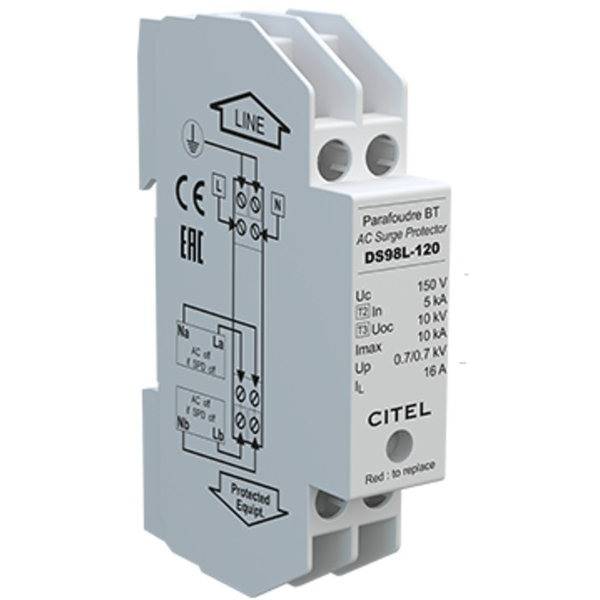

УЗИП тип 2+3 DS98L-120 (3519012)

Класс УЗИП

в соответствии с тестами IEC 61643-11

2 (или 3)

Сеть

120 V (одна фаза)

Конфигурация нейтрали

TN

Номинальное напряжение

Un

120 VAC

Максимальное рабочее напряжение AC

Uc

150 VAC

Временное перенапряжение (TOV). 5 секунд

без отключения

UT

180 VAC

Сопровождающий ток

If

нет

Номинальный разрядный ток

импульсы: 15x8/20мкс

In

5 kA

Максимальный разрядный ток

максимум при форме волны 8/20мкс на один полюс

Imax

10 kA

Напряжение комбинированной волны IEC 61643-11

Испытание 3 класса: 1.2/50мкс - 8/20мкс

Uoc

10 kV

Выдерживаемое перенапряжение IEE C62.41.1

10 kV

Допустимый ток короткого замыкания

Isccr

10000 A

Максимальный ток нагрузки

IL

16 A

Подключение

L/N/PE

Режим защиты

MC/MD

Уровень защиты DM

при In(8/20мкс) и 6kV(1.2/50мкс)

Up md

0.7 kV/0.7 kV

Конфигурация УЗИП

1 фаза

Подключение к сети

винтовые клеммы: 2.5кв.мм.

Формат

моноблок

Монтаж

DIN-рейка 35mm

Материал корпуса

Термопластик UL94-V0

Диапазон рабочих температур

-40/+85 °C

Степень защиты

IP20

Всепогодное исполнение

нет

Поведение при отказе

отключение

Индикация отключения

красный светодиод (LED) горит

Дистанционная сигнализация отключения

нет

Терморазмыкатель

внутренний

УЗО

Тип "S" или замедленное

Предохранитель

Тип gG - 20 A

Соответствие стандартам

IEC 61643-11 / EN 61643-11 / UL1449 4ed.

Сертификаты

EAC

Суммарный разрядный ток

максимум при форме волны 8/20мкс

Imax Total

20 kA

Остаточный ток

Ток утечки при Uc

Ipe

нет
