Реле контроля тока РТ-05

Цена: 2500р.
Срок поставки: 3-5 дней
заказать
Назначение

Реле контроля тока c микропроцессорным управлением РТ-05 предназначено для контроля величины постоянного или переменного тока в силовой цепи и сигнализации при токовой перегрузке в сети.

Конструкция системы

– Блок «РТ-05» выполнен в корпусе для установки на DIN-рейку.
– На передней панели блока находятся индикаторы «СЕТЬ» и «РЕЛЕ» и ручки управления «ток, А» и «tоткл, сек».
– Цепи питания и измерения гальванически разделены.
– В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети и к схеме управления.
– Питание реле осуществляется непосредственно от контролируемой сети.
– Порог срабатывания по току настраивается с учетом коэффициента трансформации трансформатора тока (Ктр =I1/I2).
– Например: для трансформатора тока 150/5 А, в случае уставки тока 3 А по шкале изделия, коммутация контактов реле произойдет при токе  Iуст = Ктр•3 = 90 А.

Технические характеристики
Параметр
Значение
Напряжение питания 220±10% В; 50 Гц
Диапазон контролируемого тока 0,5…5  А
Временная задержка отключения реле при превышении заданного тока 0,1…20  с
Коммутируемый ток контакта   ( АС1 250 В ) 5  А
Потребляемая мощность, не более 3  Вт
Габаритные размеры блока ( 2 модуля ) 36 Х 90 Х 60 мм
Масса, не более 0.2 кг
Диапазон рабочих температур (без конденсата) -40 … +45 °С

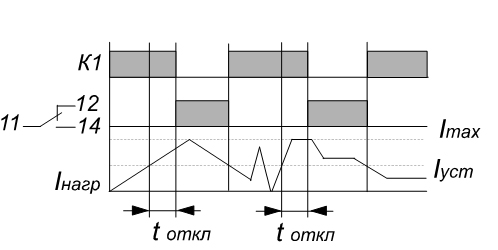

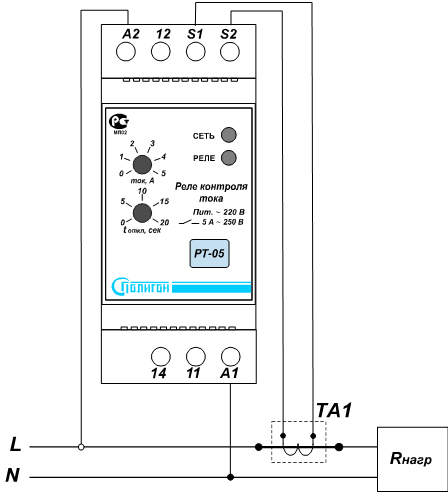

Рис.1. Диаграмма работы РТ-05 Рис.2. Типовая схема подключения
РТ-05 к сети переменного тока
