PID-контроллеры EMKO ESM-4435 благодаря наличию управляющего выхода 4…20 мА чаще всего применяются в системах автоматического регулирования для управления запорно-регулирующей арматурой стоящей на подаче тепло- либо хладоносителя при темлообменных процессах.

Наиболее часто данные PID-контроллеры температуры используются совместно с регулирующими клапанами с пневмопозиционером на следующих процессах:

  • пастеризация пищевых продуктов (молоко, пиво, соки) в составе пастеризационно-охладительных установок с пластинчатыми теплообменниками;
  • стерилизация консервной продукции в автоклавах;
  • брожение пива, кваса, вина.

Однако благодаря наличию универсального входа, PID-контроллеры ESM-4435 могут также использоваться в качестве нормирующих преобразователей сигналов датчиков температуры в сигнал 4…20 мА с локальной индикацией.

Функциональная схема прибора
Функциональная схема измерителя-регулятора ESM-4435
Особенности ПИД-регулятора серии ESM-4435
Иконка встроенного блока питания 24 В Иконка управляющего выхода 0…20 мА или 4…20 мА

Иконка защиты паролем от несанкционированного доступа к параметрам Иконка режима работы регулятора: «нагреватель» / «холодильник»;
Встроенный блок
питания 24 В
Управляющий выход
0…20 мА или 4…20 мА
Защита паролем
от несанкционированного
доступа к параметрам
Режимы работы регулятора: «нагреватель» / «холодильник»
Иконка автоматического и ручного управления нагрузкой Иконка входной настраиваемый фильтр Иконка пользовательского масштабирования входного аналогового сигнала Иконка два настраиваемых аварийных выхода, 6 режимов работы
Автоматическое и ручное управление нагрузкой Входной настраиваемый фильтр Пользовательское масштабирование входного аналогового сигнала
по 16-ти точкам
Два настраиваемых аварийных выхода,
6 режимов работы
  • встроенный блок питания 24 В;
  • входной настраиваемый фильтр;
  • коррекция входного сигнала датчика;
  • управляющий выход 0…20 мА или 4…20 мА;
  • автоматическое и ручное управление нагрузкой;
  • три способа автоматической настройки ПИД-регулятора;
  • два настраиваемых аварийных выхода, 6 режимов работы;
  • режимы работы регулятора: «нагреватель» / «холодильник»;
  • защита паролем от несанкционированного доступа к параметрам;
  • пользовательское масштабирование входного аналогового сигнала по 16-ти точкам.
Технические характеристики ПИД-регулятора ESM-4435
ПараметрЗначение
Измерительный входТС: 50М, Pt100;
TП: L, J, K, R, S, T, B, E, N
Напряжение: 0…50 мВ, 0…5 В, 0…10 В
Ток: 0…20 мА, 4…20 мА
Предел основной приведенной погрешностиТС, ТП, напряжение: ±0,25%
ток: ±0,70%
Блок питания=24 В, 50 мА
Метод регулированияПИД (пропорционально-интегрально-дифференциальный)
Выходыток 0(4)…20 мА (максимальная нагрузка 600 Ом);
реле (5 А при ~250 В, активная нагрузка)
Напряжение питания~100…240 В, 50/60 Гц, 6 ВА
Окружающая средарабочая температура: (0…+50) °C
температура хранения: (-40…+85) °C
относительная влажность: (0…90)% (без образования конденсата)
Индикацияверх: красный 4-х разрядный LED индикатор,
низ: зеленый 4-х разрядный LED индикатор
Габаритные размеры (ШхВхГ)48×48×87 мм
Схема подключения измерителей-регуляторов температуры ESM-4435
Схема подключения ESM-4435
Габаритные размеры температурных измерителей-регуляторов серии ESM-4435, мм
Габаритные размеры ESM-4435

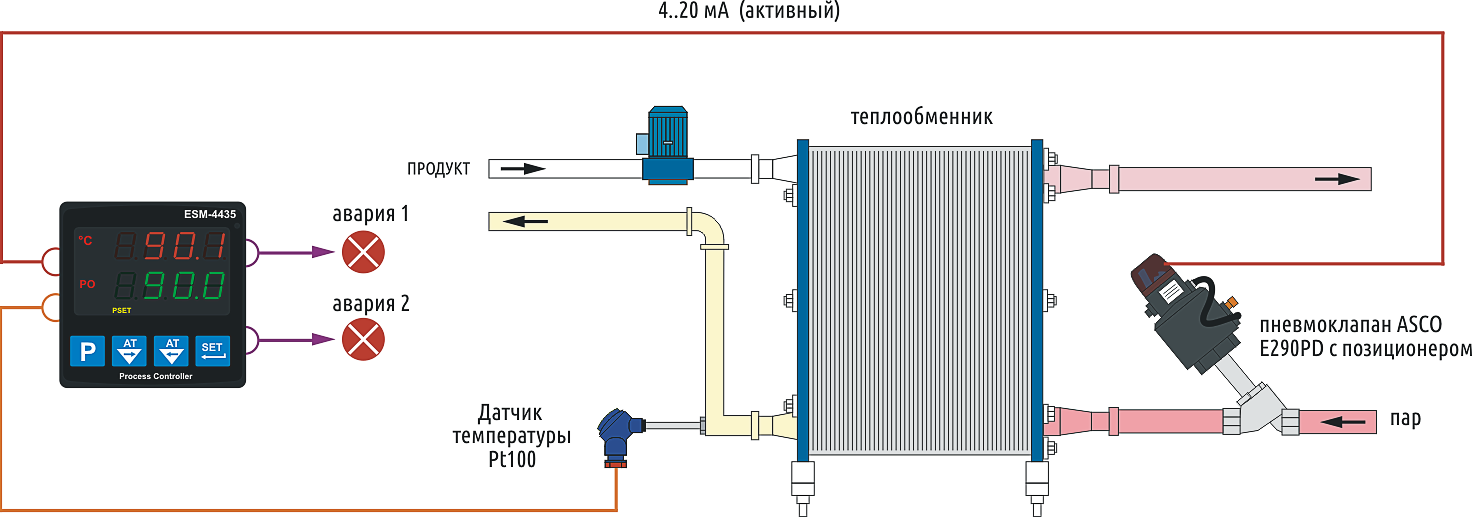

Применение измерителя-регулятора температуры серии ESM-4435
Применение измерителя-регулятора ESM-4435

Материалы с сайта http://kipservis.ru

Наименование Произв. PDF Склад Цена.
ESM-4435.1.20.0.1/01.04/0.0.0.0

Контроллер процесса (ПИД-контроллер), 100-240VAC, с индикаторами, конфигурируемый вход (TC, RTD, V, mA), 2 релейных выхода и 1 аналоговый выход (V, mA), монтаж в панель 48x48мм

ESM-4435.1.20.0.1/01.04/0.0.0.0
Контроллер процесса (ПИД-контроллер), 100-240VAC, с индикаторами, конфигурируемый вход (TC, RTD, V, mA), 2 релейных выхода и 1 аналоговый выход (V, mA), монтаж в панель 48x48мм
Emko Elektronik 12 недель 4 946 руб.
